产品详细信息
一 、用途
该气动蝶式抽汽止回阀安装于从汽轮机中低压导汽管引出的抽汽水平管路中，主要为防止抽汽管路中的蒸汽在事故情况下倒灌，引起汽轮机超速。
二 、特点
1、阀门采用独立的止回阀和辅助气动关闭装置相结合的结构型式(气源用户自备)。
2、阀座采用大斜角 ，缩短开启关闭行程，减少阀板对阀座的冲击力。
3、蝶板采用三偏心密封结构，开启密封即分离，关闭接触即密封，启闭轻便灵活 。
4、阀座与蝶板之间的密封面采用阀座堆焊13Cr，蝶板密封圈为20Cr13+氮化，抗磨损和抗水蚀性能良好，使阀门能长期保持良好密封。
5、当汽轮机开始工作时，控制系统装置中的气源通过电磁换向阀进入助关气缸的下腔，推动助关气缸活塞向上移动，压缩弹簧并使弹簧蓄能，蝶板在管路介质的推准动下开启。当系统故障时，管路介质压力降低，蝶板在自身重力的作用下关闭，此时控制系统供气电磁换向阀接受信号气源换向，使进入助关气缸的下腔的气体快速排出，助关气缸上腔弹簧迅速伸展，推动气缸活塞向下移动，帮助蝶板以最快的速度关闭，阀门在蝶板关闭后从铺助动力装置获得一定锁闭蝶板力，以防管路系统蒸汽和冷凝水倒流，保护汽轮机等主要设备。
6、阀门执行机构采用气开式，一旦电磁阀失电，阀门应迅速关闭，从全开到全关时间小于1秒，紧急切断安全可靠 。
7、辅助动力装置的安装不影响阀门的可靠性，一旦辅助动力装置故障，阀门仍可利用蝶板自重和反向汽流作用下自行关闭。
8、阀门设置开启和关闭位置行程开关，并能远传到运行集控室便于运行人员及时了解阀门所处状态，还设置就地机械阀位指示。
9、供货范围：每个阀门带执行机构、手动试验球阀、气源处理三联件（带压力表式）、电磁阀、快排阀、行程开关。
三 、技术要求
1、气源接口：RC3/8
2、气缸操作压力：0.4~0.8 MPa
3、紧急切断时间：≤1 秒
4、电源电压 ： AC220V undefined
四、设计选用标准
1、设计按照GB/T12236的规定；
2、法兰按GB/T9113的规定；
3、焊接端按NB/T47044的规定
4、压力温度等级按GB/T12224的规定；
5、阀门的压力试验按GB/T13927规定；
五 、安装和保养
1.阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
2.长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。
3.轴及衬套各摩擦表面加适量润滑油。
4.密封圈内表面涂黄油膜。
5.本阀安装方向按介质流向与阀体箭头一致。
6.管道进行强度试验时，应顺着阀体箭头方向施压。
7.本厂产品出厂前经严格试验合格，请勿随意拧动产品各部位的部件。
8.安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。
9.安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。
10.阀门起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应通过吊耳（如果有）或将绳索牢固绑在阀体上。
11.安装时，法兰连接阀门拧紧连接螺栓的拧紧力应均匀合适，采用交叉法紧固所有螺栓。阀门法兰与管子法兰必须平行，间隙合理，以免阀门产生过大压力，甚至开裂。
12.对焊端阀门安装焊接时要防止焊渣进入阀门内腔,损伤密封面;在预热、焊接或焊后热应力释放时,距焊缝75m以外阀体上的任何点处温度均不能超过400F(200℃)。
13.安装时,管道上的配对法兰与阀门法兰保持对中安装，以免阀门承受附加外力，影响产品性能，配对法兰应在与阀门连接前焊在管道上，蝶阀装上后不允许再焊接法兰。
14.阀门经试车，确认无误才能投入运转。
15.有些阀门还须有外部保护，如；保温或保冷。
16.阀门使用应定期检查，检查密封面有无磨损及垫片填料。若损坏失效，应及时修理或更换。
图纸

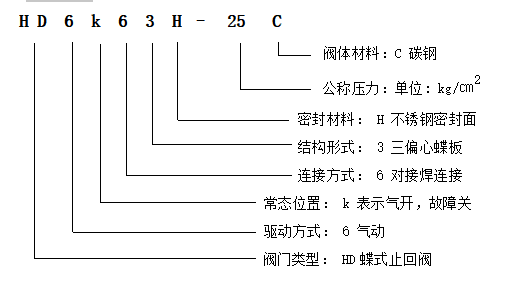

型号编制
参数
主要技术参数
|
公称通径（ mm） |
100～1600 |
||||||
|
公称压力（ MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
|
试验 压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
9.6 |
|
密封试验 |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
|
适用介质 |
水、蒸汽、煤气 |
||||||
|
适用温度（℃） |
软密封：≤80℃； C碳素钢 -29-425 ℃； I 合金钢 -29-530 ℃； P 铬镍钛钢与 R铬镍钼钛钢 -196-600 ℃ |
||||||
六、主要零件材料
|
编号 |
零部件名称 |
材料说明 |
编号 |
零部件名称 |
材料说明 |
|
1 |
阀体 |
Q355B+D507 |
5 |
阀杆 |
20Cr13 |
|
2 |
密封圈 |
20Cr13氮化 |
6 |
填料 |
柔性石墨 |
|
3 |
蝶板 |
Q355B |
7 |
支架 |
WCB |
|
4 |
轴杆 |
20Cr13氮化 |
8 |
气动装置 |
组合件 |
可能发生的故障和消除办法
|
故障现象 |
故障原因 |
消除方法 |
|
气动执行器动作不灵活 |
1 控制线路故障 2 电磁阀线圈烧坏 3 气源故障 |
1.检查控制线路 2.更换线圈 3 检查气源 |
|
填料处泄漏 |
1.填料压盖螺母松动 2.填料损坏 |
1.拧紧压盖螺母（以填料处不泄漏为准） 2.更换填料 |
|
阀门两侧盖处泄漏 |
1.两侧盖密封垫片失效 2.管法兰压紧力不够或压紧不均匀 |
1.更换密封垫片 2.重新压紧法兰螺栓 |
|
密封面泄漏 |
1.阀瓣密封面夹有杂物 2.阀瓣关闭不到位 3.密封面刮伤 |
1.消除杂质 .清洗阀门内腔 2.拧动连接螺母，调节阀杆与活塞杆的间隙 3.研磨密封面 |
