DN150 硬密封球阀

所属分类：

球阀

主体材料：碳钢、奥氏体不锈钢、双向不锈钢等；密封面硬化方式：超音速喷涂碳化钨、碳化铬、喷焊镍基合金、堆焊钴基合金等；操作装置：手柄、蜗轮箱、电动、气动、液动、气液联动、电液联动。

产品型号:

DN150

口径范围:

NPS1／2～24（DN15～DN600）

压力等级:

150Lb～2500Lb（1.6MPa～42.0MPa）

工作温度。

-29℃～540℃

主体材料:

碳钢、奥氏体不锈钢、双向不锈钢等；

连接方法:

超音速喷涂碳化钨、碳化铬、喷焊镍基合金、堆焊钴基合金等；

操作模式:

手柄、蜗轮箱、电动、气动、液动、气液联动、电液联动。

应用行业:

产品详细信息

我公司致力于金属耐磨球阀的研究，深入客户工况现场了解阀门的使用状况，吸收消化国外著名厂家的设计理念，形成了自己的结构设计，具有较强的工况针对性。
我公司金属硬密封球阀从结构形式上分为浮动球阀和固定球阀两种形式，浮动球阀分有两片式铸钢浮动球阀及两片式锻钢浮动球阀，固定球阀分为两片式铸钢固定球阀及三片式锻钢固定球阀。
开封瑞科硬密封球阀可满足高温、高压及颗粒性介质等恶劣工况，具有密封安全可靠，使用寿命长，操作方便等特点，广泛应用于多种设备和管路上，特别是在高温、高压、磨损、腐蚀、结晶、结焦、冲刷、高频率动作等各种恶劣工况下，硬密封球阀是最好的选择。

硬密封球阀技术参数
设计标准：API6D、API608、GB／T21385等；
检验标准：API598、ASME B16.104、JB／T9092；
法兰连接：ASME B16.5、HG、GB等；
结构长度：ASME B16.10、GB／T12221等；
压力等级：150Lb～2500Lb（1.6MPa～42.0MPa）；
通径范围：NPS1／2～24（DN15～DN600）；
适用温度：-29℃～540℃；
主体材料：碳钢、奥氏体不锈钢、双向不锈钢等；
密封面硬化方式：超音速喷涂碳化钨、碳化铬、喷焊镍基合金、堆焊钴基合金等；
操作装置：手柄、蜗轮箱、电动、气动、液动、气液联动、电液联动。

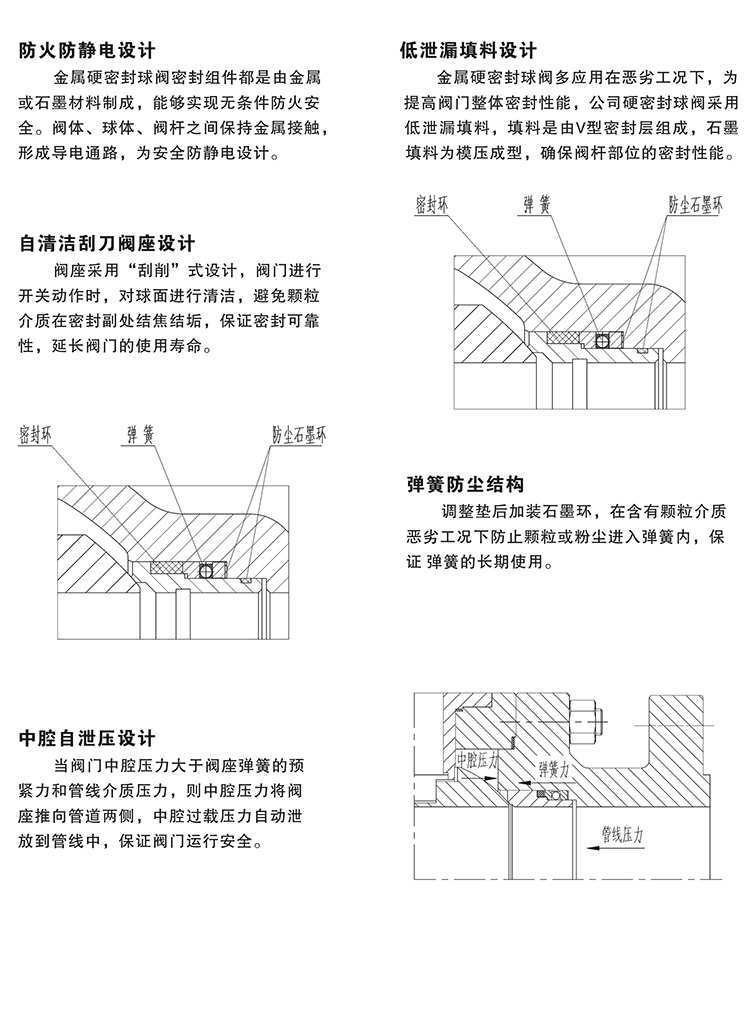

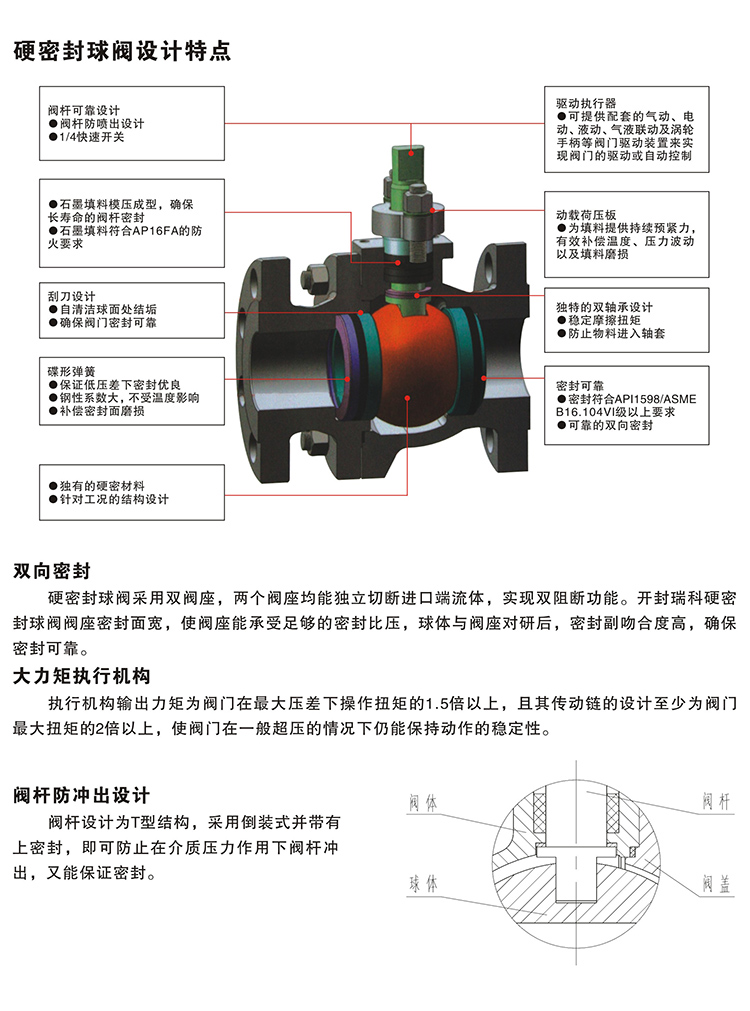

图纸

参数

涂层材料
涂层材料必须具有耐磨、耐腐蚀、耐冲刷、高结合力、较低的孔隙率和低摩擦率，同时还需考虑不同的基体材料材料的性能。
开封瑞科针对不同的工况要求，标准化了涂层材料。

序号	喷涂材料	涂层硬度	涂层厚度	喷涂方式	使用温度	基体材料
1	Cr-Ni-Si-B	57-63(HRC)	400-600um	热喷涂	<650°C	SS、F51
2	Cr-Ni-WC-Co	60-65(HRC)	400-600um	热喷涂	<650°C	SS、F51
3	W-C-Co	68-74(HRC)	150-250um	超音速喷涂	<450°C	Cr13、SS、F51
4	W-C-Co-Cr	68-72(HRC)	150-250um	超音速喷涂	<470°C	Cr13、SS、F51
5	Cr-C-Ni-Cr	53-57(HRC)	150-250um	超音速喷涂	<850°C	Cr13、SS、F51
6	W-Cr-Co-N	50-55(HRC)	150-250um	超音速喷涂	<650°C	Cr13、SS、F51

密封面硬化处理后可获得耐磨损、耐冲蚀、耐腐蚀等特性，多种硬化处理方式根据不同的工况可选择。
• HVOF超音速喷涂:超音速火焰粉末喷涂喷涂碳化钨、碳化铬等，硬化涂层孔隙率低，结合力大于70MPa，硬度可达HRC80，硬化层厚度150~250um。
• 高温喷焊:氧乙炔火焰喷涂合金粉末，在采用燃烧火焰将其一次喷熔或将喷涂层进行二次重熔，使喷涂层与基体材料呈冶金结合状态，结合力可达400MPa，硬度可达HRC65，硬化层厚度400 ~600um，最厚可达1.5mm。
• 堆焊:密封面堆焊钴基合金，硬度可达HRC44，堆焊层厚度≥2mm。
• 整体烧结碳化钨:密封件整体用合金粉末高温烧结、磨削加工制成，孔隙率低，硬度可达HRA90,拥有高的硬度和耐磨性能。
